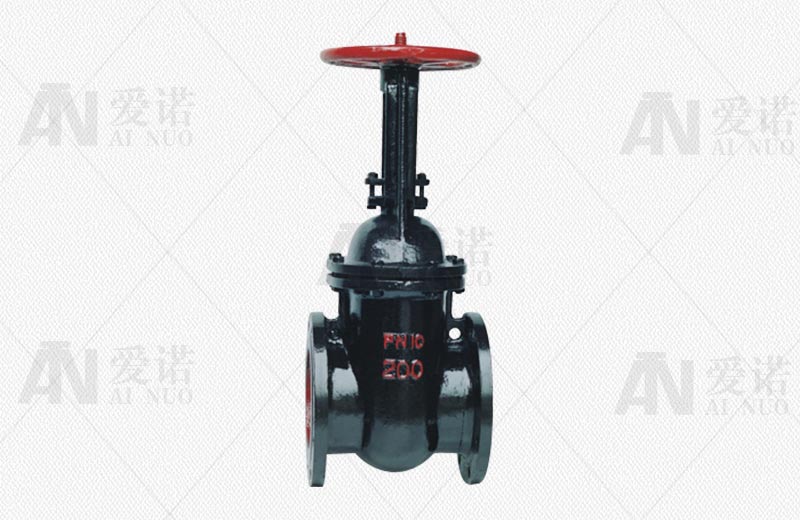

铸铁闸阀


产品型号：Z45
公称通径：DN50~700mm
公称压力：PN1.0~1.6MPa
适用温度：≤200℃
主要材质：灰铸铁、铸 钢
驱动方式：手动、电动、齿轮传动
设计制造：GB/T12234-89
结构长度：GB/T12221-89
法兰面尺寸：JB79 GB/T9112-9131
检查与试验：JB/T9092-99 GB/T13927-92
产品详情

一、Z45铸铁暗杆闸阀 主要特点及用途

1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
 2、密封面采用不锈钢和硬质合金，使用寿命长。
 3、采用柔性石墨填料、密封可靠，操作轻便灵活。
 4、驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
 5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。



二  、Z45铸铁暗杆闸阀 主要技术参数

型号 公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度
Z45H-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油
Z45T-10
Z45W-10 ≤100℃ 油品、煤气



三、Z45铸铁暗杆闸阀 主要零件材料

型号 阀体、阀盖、闸板 闸板 密封圈 阀杆螺母 阀 杆 填 料
Z45H-10 灰铸铁、铸 钢 碳钢+合金钢 不锈钢、合金钢 青铜 碳钢、不锈钢 浸油石棉盘根
Z45W-10 灰铸铁 灰铸铁 黄铜 碳钢
Z45T-10 灰铸铁 灰铸铁+黄铜 黄铜 碳钢、黄铜



四、Z45铸铁暗杆闸阀 主要外形尺寸及重量

公称通径
DN（mm） 		尺寸（mm） 重量
（kg）
L D D1 D2 b Z-d H D0
50 180 160 125 100 20 4-18 345 180 17
65 195 180 145 120 20 4-18 376 180 20
80 210 195 160 135 22 4-18 417 200 27
100 230 215 180 155 22 8-18 460 200 50
125 255 245 210 185 24 8-18 525 240 70
150 280 280 240 210 24 8-23 567 240 95
200 330 335 295 265 26 8-23 705 320 150
250 380 390 350 320 28 12-23 800 320 200
300 420 440 400 368 28 12-23 886 400 280
350 450 500 460 428 30 16-23 968 400 360
400 480 565 515 482 32 16-25 1090 500 500
450 510 615 565 538 32 20-25 1175 500 590
500 540 670 620 585 34 20-25 1414 720 680
600 600 780 725 685 36 20-30 1593 720 951
700 660 895 840 800 40 24-30 1812 800 1950
