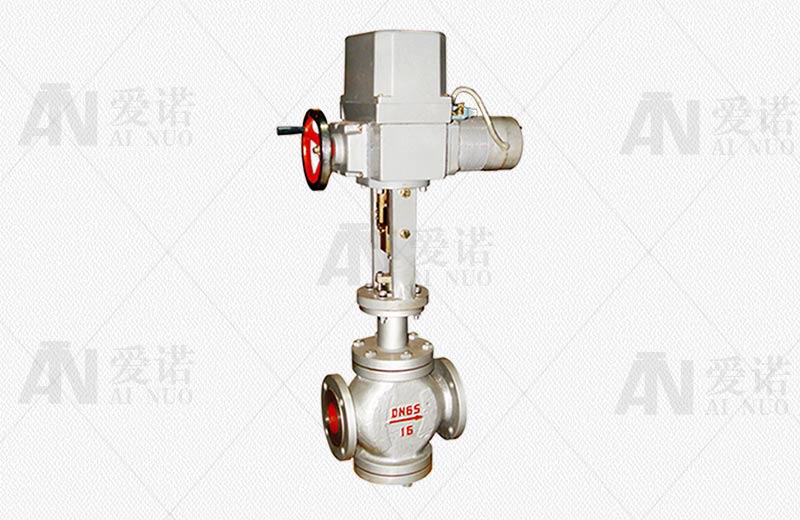

电动直通单座调节阀
产品型号：ZDLQ
公称通径：DN25~300mm
公称压力：PN0.6~6.4MPa
工作温度：-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
主要材质：WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
适用介质：液体、气体、蒸汽等介质
驱动方式：电动
设计标准：GB/T17213
检验标准：GB/T4213
法兰标准：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
一、电子式三通分流调节阀概述
电子式电动三通调节阀具有调节精度高，动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
二、电子式三通分流调节阀主要技术参数和性能指标
由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
三、电子式三通分流调节阀主要外形尺寸
|
公称通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
640 |
740 |
|
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
660 |
760 |
||
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
770 |
||
|
H1(mm) |
PN1.6MPa |
140 |
150 |
160 |
180 |
200 |
220 |
220 |
256 |
278 |
322 |
465 |
580 |
|
|
PN4.0MPa |
150 |
160 |
170 |
190 |
220 |
232 |
256 |
295 |
313 |
372 |
474 |
585 |
||
|
PN6.4MPa |
160 |
170 |
180 |
200 |
220 |
242 |
266 |
300 |
318 |
382 |
474 |
585 |
||
|
配PSL |
H(mm) |
普通型 |
775 |
781 |
775 |
790 |
819 |
820 |
810 |
917 |
927 |
947 |
1252 |
1545 |
|
散热片型 |
905 |
911 |
905 |
920 |
766 |
983 |
973 |
1116 |
1126 |
1144 |
1805 |
1825 |
||
|
D(mm) |
176 |
|||||||||||||
|
重量(KG) |
61.5 |
64.5 |
69.5 |
76.5 |
109 |
132 |
164 |
207 |
267 |
395 |
430 |
480 |
||
|
配361L |
H(mm) |
普通型 |
538 |
544 |
660 |
675 |
744 |
745 |
735 |
972 |
982 |
1027 |
1204 |
1265 |
|
散热片型 |
668 |
674 |
790 |
805 |
691 |
908 |
898 |
1171 |
1181 |
1224 |
1440 |
1502 |
||
|
D(mm) |
225 |
310 |
||||||||||||
|
重量(KG) |
69 |
72 |
85 |
92 |
124 |
147 |
179 |
260 |
320 |
448 |
627 |
780 |
||
注：公称通径小于80的分流阀采用同口径的合流阀代替。
